Werktekening hangend TV-meubel ArturoXL

 12,95

Zwevend TV meubel Arturo XL zelf bouwen

Modern, strak zwevend TV meubel met schuifdeur. Apparatuur, afstandbediening en dvd’s stijlvol opgeruimd! Een flatscreen TV kan boven het meubel worden opgehangen, of op het meubel geplaatst. De TV-kast wordt onzichtbaar maar super solide aan de wand opgehangen. Uitgekiend ontwerp waardoor schroeven uit het zicht blijven.

Wissen
Categories: , SKU: N/A

Beschrijving

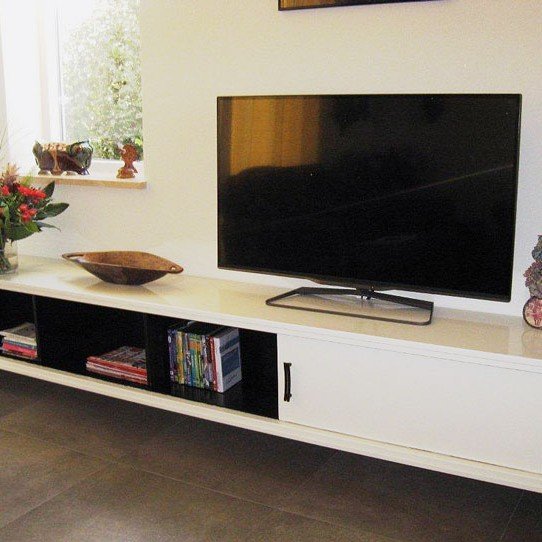

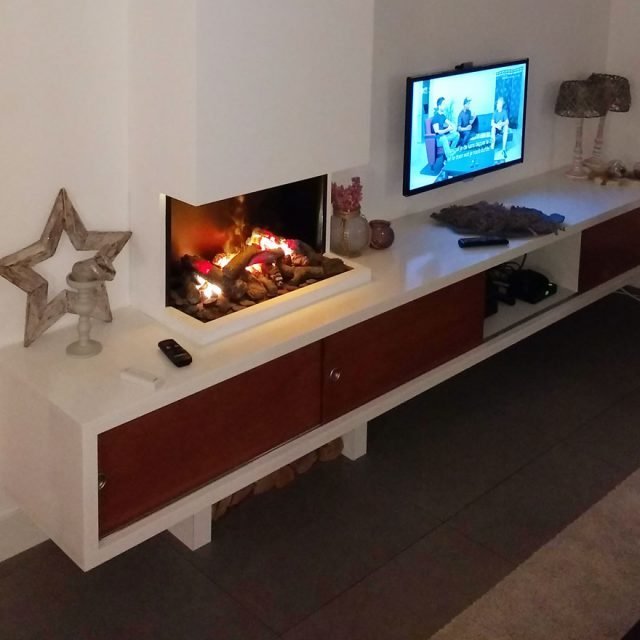

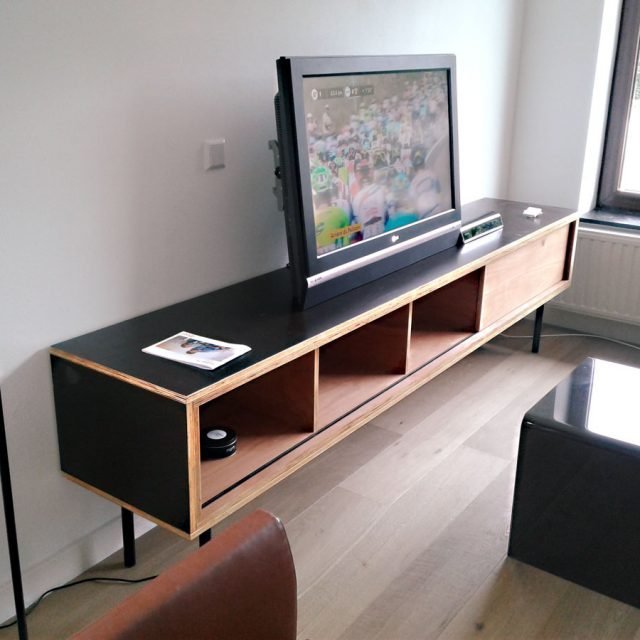

TV-meubel ArturoXL, gerealiseerd door klanten met onze bouwtekening

Klik op de foto’s om meer en grotere foto’s te zien van deze meubels, en om de ervaringen van onze klanten te lezen.

Bouw zelf dit hangende TV-meubel voor flatscreen TV

Strak ontwerp van zwevende TV kast om zelf te bouwen. De schuifdeur gaat lekker soepel vanwege het gebruik van een loopmechaniek. In de handleiding vind je instructies & tips voor het aanschaffen en monteren hiervan. Tevens vind je in de handleiding aanwijzingen hoe het meubel veilig aan de wand wordt opgehangen.
De meubelwerktekening van hangend TV-meubel Arturo XL is verkrijgbaar als PDF die je direct na het bestellen kunt downloaden. Je kunt dus meteen aan de slag!

Het ontwerp

Bij het ontwerp van dit TV-meubel hebben we met een aantal specifieke zaken rekening gehouden:
Het tv-meubel Arturo XL heeft een schuifdeur. In het werktekeningenpakket staat beschreven hoe je deze maakt d.m.v. een eenvoudig loopmechaniek (rail + rollers). Je moet hiervoor wel een groef kunnen frezen of zagen. Mocht je hier tegenop zien: in het werktekeningenpakket voor TV meubel Arturo (dus niet ArturoXL) wordt ook een andere optie uitgewerkt: zgn. “koud glijdend”, dus zonder mechaniek.
We besteden er veel aandacht aan om schroefverbindingen zo veel mogelijk uit het zicht te houden. Ook beschrijven we hoe je op sommige plekken eventueel verbindingen met deuvels kunt maken, zodat je helemaal geen schroeven nodig hebt. Wanneer je het meubel in een dekkende kleur wilt lakken, kan je volstaan met het netjes wegwerken van schroefverbindingen met behulp van plamuur. In onze meubelmakerstips staat beschreven hoe je dit kunt doen.

Materiaal

Dan proberen we ook altijd om het meubel zo efficiënt mogelijk uit standaard afmetingen plaatmateriaal te krijgen. Let op: voor Arturo XL heb je twee platen nodig van 122 x 300 cm. Dit is geen standaardmaat bij de bouwmarkten, maar deze platen kunnen wel via internet worden besteld. Kijk, om een idee te krijgen over de verkrijgbaarheid en kosten van plaatmateriaal, ook eens op onze meubelmakerstip Plaatmateriaal kopen.
Tenslotte is het ontwerp afgestemd op de mogelijkheden en beperkingen van de doe-het-zelver en zijn/haar gereedschap. Als je een handzaag (soms decoupeerzaag) en boormachine hebt en kunt hanteren, kan je bij wijze van spreken al onze meubels maken.

… aanpassen

Zoals je misschien al gezien hebt aan de foto’s van gemaakte meubels, is het heel makkelijk om zelf wijzigingen in de maatvoering en/of het ontwerp door te voeren. De duidelijke zaaglijst en bouwtekeningen geven je vanzelf het zelfvertrouwen om dat te doen. De werktekening van Arturo XL beschrijft een onderverdeling in drie gelijke vakken links, één groter vak rechts en een schuifdeur die exact voor het grote rechtervak past. Ook deze maten zijn eenvoudig en volledig vrij aan te passen naar eigen voorkeur.

Het werktekeningenpakket / de bouwtekening

Het werktekeningenpakket bestaat uit een mooi verzorgde brochure op A4-formaat. Voorin vind je de lijst met benodigdheden zoals het hout (plaatmateriaal) en schroeven (maat en aantal), lijm en eventuele andere onderdelen. Ook staat hier welk gereedschap je nodig hebt, en een zaaglijst met de maten van de te zagen onderdelen van het meubel.
Iedere meubelwerktekening bevat een aantal toepasselijke meubelmakerstips over materiaalkeuze, zagen, schroeven, lijmen, schuren en lakken, etc. Wanneer deuvelen als alternatief wordt genoemd, is ook hierover een uitleg opgenomen, genoeg om hiermee met zelfvertrouwen aan de slag te gaan.
Tenslotte volgt in een stappenplan de handleiding voor de montage van het meubel, met duidelijke tekeningen en heldere uitleg.
Hieronder zie je drie pagina’s uit de meubelwerktekening van TV-meubel ArturoXL.

preview van de werktekening van zelfbouw extra lang dressoir hangend tv meubel arturoxl

Extra informatie

Afmetingen

D 44,7 x B 295 x H 35 cm. Geschikt voor een flatscreen TV

Materiaal

Hout: plaatmateriaal, dikte 18 mm (NB: L 300 cm) en 6 mm, 2 + 0,5 platen, Schroeven, Witte houtlijm, Schuurpapier K 120, K 180

Vaardigheden

Zagen (handzaag/decoupeerzaag), Groef frezen of zagen t.b.v rail voor schuifdeur, Boren, Schroeven, Lijmen

Gereedschap

Handzaag/decoupeerzaag, Bovenfrees of cirkelzaag t.b.v groef frezen of zagen voor rail voor schuifdeur, (Accu) boormachine, Boortjes 2, 3, 4 en 5 mm, Verzinkboor, Schroevendraaier / bitjes

Brochure A4

14 pagina's A4 met zaaglijst, duidelijke tekeningen, heldere uitleg en slimme meubelmakerstips.

Geen portokosten

Gratis verzending binnen Nederland en België. Overige landen: €1,50

Dutch design

Professioneel eigen ontwerp, strak, helder, ruimtelijk

Flexibel ontwerp

Met de handleiding en tekeningen is het makkelijk om wijzigingen in de maatvoering en/of het ontwerp aan te brengen.

Jij kan het ook!

In het ontwerp is rekening gehouden met de mogelijkheden en beperkingen van de doe-het-zelver en zijn/haar gereedschap.

15 beoordelingen voor Werktekening hangend TV-meubel ArturoXL

  1. Robert

    Ik kan met trots melden dan mijn TV-meubel dit weekend is afgerond! Jullie werktekening was voor mij een belangrijke inspiratie voor het ontwerp en ik heb veel geleerd over hoe je zo’n meubelbouw kan aanpakken. Ik was vooral erg te spreken over de duidelijke uitleg over verschillende technieken en de voor/nadelen daarvan. De tekeningen zelf waren heel duidelijk. Het enige waar ik over twijfelde was de bevestiging aan de muur met de berken achterplaat (of dit stevig genoeg is); maar dit ligt waarschijnlijk meer aan mijn gebrek aan ervaring. Uiteindelijk heb ik het advies gevolgd en hangt het prima. Ik heb het ontwerp met binnen en buitenkast overgenomen, maar wel de afmetingen aangepast. Daarnaast heb ik gekozen voor een klep (met speakerdoek overspanning) in plaats van de schuifdeuren.

    Ik heb ervoor gekozen om al het hout te bestellen en op maat te laten zagen bij opmaatzagen.nl omdat dit goedkoper (en waarschijnlijk beter) was dan zelf hiervoor de benodigde apparatuur aan te schaffen. Om zeker te weten dat de afmetingen klopten heb ik een digitaal 3D-model gemaakt met OpenSCAD. Dit was een prima service, en ze konden ook de vakken met afgeronde hoeken in de kleppen voor mij frezen. Eerder was ik van plan alles bij Pontmeyer af te nemen, maar daar werd mij verteld dat het zaagwerk vaak niet op de millimeter nauwkeurig is en daardoor minder geschikt voor meubels.

    Ik heb geen gebruik gemaakt van duivelen of verstek, maar heb alles geschroefd en gelijmd. In totaal heb ik er een uur of 15 ingestoken, waarvan het meeste tijd in het gronden en lakken. Over het schilderwerk ben ik nog steeds niet 100% tevreden. Ik hoopte erop dat dit echt spiegelglad zou worden, maar dit is mij zelf na 4 lagen niet gelukt. Dit was mijn eerste serieuze meubel-bouw project.

    Van harte bedankt voor de duidelijke werktekening en je interesse in het project!

    Rob (meubelwerktekening): Het doet me genoegen te lezen dat alles duidelijk was en dat het tv-meubel, met je eigen aanpassingen goed gelukt is. Ik vind het altijd erg leuk als er op het ontwerp gevarieerd wordt. En ik weet uit ervaring hoe mooi het is zelf een meubelstuk te maken én in gebruik te nemen. Mooi geworden! En een goed idee om kleppen met luidsprekerdoek te gebruiken.
    Tip: Als je zwart wilt aflakken kun je als alternatief overwegen om zwart mdf (door en door) te kiezen en dit blank af te lakken. De houtleverancier kan hier meer over vertellen.

  2. Harry

    Inderdaad is je tekening, dat wil zeggen het ontwerp een goede hulp gebleken bij het maken van de kasten. Ik heb de tekening gebruikt als idee en vervolgens de maten aangepast aan mijn eigen werkelijkheid.
    Overigens heb ik ontwerp nu nog een keer veranderd om er een dressoir-achtig meubel van te maken waarmee de inrichting van mijn dochters kamer erg eenvormig is. Voor het hout heb ik dit keer gebruik gemaakt van “zagenopmaat” omdat de lengten (260 cm) te groot waren voor mijn eigen zaagmachine. Dat is overigens een prima bedrijf wat bijzonder nauwkeurig werkt voor een goede prijs. Tenslotte was ik tevreden over het door jou aangeraden bedrijf voor het geleide systeem.
    Het waren bepaald niet de eerste meubels die ik maakte en daarom heb ik ook veel meer als in jouw voorstel gebruik gemaakt van witte houtlijm en klemmen. Ik vind dat in dit soort toepassingen doorgaans plezieriger.

    Rob -meubelwerktekening-: Bedankt voor je reactie en opmerkingen over de leveranciers van hout/zagen en geleiderails. Ik heb er ook een goede indruk van. Ik begrijp je opmerkingen over witte houtlijm en klemmen. Ik merk dat mijn tekeningen ook verkocht worden aan mensen voor wie het allemaal nieuw en spannend is en voor hen heb ik het niet te ingewikkeld gemaakt.
    Zo kunnen ze met eenvoudige middelen toch een professioneel ogend meubel maken. Wie wat meer ervaren is gaat al snel meer lijmen en/of lamello’s e.d. gebruiken. Ik probeer de ontwerpen en tekeningen voor beide groepen interessant te maken.

  3. Thijs

    Tekening was goed, mooi ontwerp. Ik heb het niet moeilijk voor me zelf gemaakt, alles zit met schroeven vast en al het materiaal is gekocht bij de hornbach + opmaat gemaakt.
    Moet nog een beetje afgewerkt worden maar dat maakt hem niet minder mooi. Materiaal is berken multiplex.
    Bedankt voor het ontwerp!!

  4. Stefan

    Ik heb de meubeltekeningen een tijdje geleden besteld. Het tv meubel had ik al lange tijd af. Maar ik had de sleutel vn mijn huis niet en kon het daarom nog niet plaatsen. De loungeset heb ik recentelijk gemaakt. Tv meubel is van betonplex buiten en binnenkant multiplex met pootjes van Hornbach daarna geolied. Buitenmeubel is geoliede lichte multiplex.

  5. Daphne

    Het is allemaal goed gelukt! De maten zijn iets aangepast naar een lengte van 2,4 meter. We hebben gebruik gemaakt van mdf platen die al gegrondverfd/geprimerd waren bij de Pontmeyer, daar hadden ze langere maten dan de gamma etc. en daarna zelf afgelakt. Verder hebben we gebruik gemaakt van eiken timmerpanelen voor het deurtje en de tussenschotjes en hebben we er toch voor gekozen om er pootjes onder te zetten, online besteld bij meubelpootjes.nl. We zijn ontzettend blij met het eindresultaat en kunnen de bouwtekeningen zeker aanbevelen! De instructies en de zaaglijst waren heel helder en makkelijk zelf aan te passen en er stonden goede tips in.

  6. Frank K

    Ik heb de kast vorige maand afgebouwd. Ik heb de tekening enigszins aangepast. Als materiaal heb ik multiplex gebruikt. Achteraf had ik beter mdf kunnen gebruiken voor een iets strakker resultaat. De kast is 6 meter lang, 0,6 meter hoog en 0,5 meter diep en is zwevend opgehangen. Ik voeg en foto toe.

    Reactie Rob: Dat is een hele klus geweest…Maar het ziet er indrukwekkend uit!
    En wat een aangename ruimte! Ik zet je foto’s graag (anoniem) op onze site. Kunnen onze bezoekers zien dat je gerust kunt afwijken van de tekeningen 😉

    Ik hoop dat je nog wel wat gehad hebt aan tekeningen en handleiding/tips.
    Wat betreft je opmerking over mdf; daar moet ik je gelijk geven; vooral voor deurtjes, die niet in een verband zitten is dat een goede keus omdat er minder spanning in het materiaal zit. (en het laat zich ook makkelijk lakken…)

  7. Kees

    Kees: “Beste mensen,
    Met een beetje handigheid en creativiteit zelf ons hangend tv meubel gemaakt. Een resultaat waar we trots op zijn. Dus als je een beetje handig bent, gewoon doen!”

    Rob: De ArturoXL! Toch? Ziet er prachtig uit. Mooi, in eiken met twee schuifdeuren.
    Bedankt voor de foto. Voldeed de werktekening met handleiding aan de verwachtingen?

    Kees: “Klopt, de tekening was prima. Familie en vrienden zijn Onder de indruk ( ik zal niet opscheppen)”

    Rob: Van mij mag je best opscheppen 😉 😉
    Ik zet je foto graag op onze site. Als het zover is laat ik het je weten.

  8. Dieter

    Kosten waren iets meer dan 350 euro. Hout is lokaal gekocht bij doe het zelf zaak. Eikenhout goedkoop gekocht via marktplaats advertentie (bouwie.nl). Was even rijden maar scheelde heel veel. Dit was mijn eerste meubelstuk, maar het ging toch heel goed en vrij makkelijk. Je hebt wel een tweede persoon nodig met tillen en monteren. Ik had deuvels en houtlijm gekocht maar uiteindelijk niet gebruikt zodat het eikenhout ooit goed herbruikbaar zou zijn. Ik heb een kleine kier tussen de twee bovenste platen vanwege de werking van het hout. Heb hier extra schroeven van onder ingedraaid. En lijkt nu goed te zitten. Bouwen en afwerken en de problemen die ik had kostten ongeveer 4-5 dagen. Echter ging er zeker nog 5-7 dagen in de voorbereiding, spul laten zagen, en de problemen met de rails.

    Commentaar:
    Al met al ben ik zeer tevreden met het fantastisch grote meubelstuk. Met goede voorbereiding heel goed zelf te maken. Ik raad iedereen aan om het hout te laten zagen door een doe het zelf zaak of een houtzaak, maar dan ook om het gezaagde overal goed na te meten. Wij hebben gekozen voor mooi eikenhout aan de binnenkant waardoor het meubelstuk wel erg zwaar werd. Vandaar dat hij op meerdere poten staat. Let wel op bij de diepte van het meubelstuk, diepe AV receivers en actieve subwoofers passen net wel net niet in de vakken.

  9. Ger en Ine

    Ine: “Het heeft even geduurd, maar dan heb je ook wat ☺. Ger was erg tevreden over de duidelijke handleiding.
    Gestart tussen Kerst en Nieuw, gereed 20-1-2016.(Uren niet bijgehouden)
    Hij is een ervaren klusser.
    Materiaal hebben we gekocht en op maat laten zagen bij InterChalet, Horst, prima geholpen.”

  10. Wessel

    De buitenkant heb ik in gelakt mdf gemaakt. De binnenkant is eik, behandeld met keukenblad olie.
    Ik ben tevreden over het resultaat, ook het zaagplan is heel correct en goed gedetailleerd. Dit maakte het monteren een koud kunstje. Ik ga straks nog een dimbare led-strip halen, om een warm indirect licht onderaan te voorzien.
    Succes nog met de werktekeningen en bedankt voor het goede ontwerp.

  11. Tom

    Ik ben pas in de kerstvakantie aan de slag gegaan met het meubel.
    De tekening is perfect, mijn complimenten!
    Het meubel zit in de grondverf nu, en we wachten met afmaken totdat we verhuizen naar ons nieuwbouwhuis in Maart 2016.
    Aangezien ik geen MDF-platen groter dan 244cm kon krijgen op korte termijn (lees: dezelfde dag), heb ik besloten vuren meubelpanelen te gebruiken. Ik heb alles op maat laten zagen door Houthandel Bunskoek in Zuidwolde Drenthe. Mij ervaringen met hen zijn uitstekend! Goede prijs, goede kwaliteit en goede hulp.
    Deze vurenhouten panelen hebben een afgeronde hoek, dus ik moest een boel opvullen en plamuren. Eerst met kneedbaar hout en later met plamuur.Het resultaat is gelukkig zo strak dat je niet meer ziet dat het dubbele platen zijn.
    Ik heb deze keer geen deuvels en/of verstekken gebruikt, want mijns inziens was dat niet echt noodzakelijk in dit geval.
    Al met al zeer tevreden met jullie tekening en het resultaat tot nu.

  12. remco

    Het meubel is heel strak geworden, maar wel wat anders dan de tekening.
    In de eerste plaats de maat, maar dat zal je niet verbazen. En om de snoeren weg te werken heb ik van de linkerruimte, die in 2’en is verdeeld, de rechter ruimte ondieper gemaakt. Die staat in open verbinding met de apparatuur rechts.
    Ik heb het niet dubbelwandig maar enkelwandig gemaakt, wel met duvels zoals beschreven.
    Aan de achterkant boven heb ik heel stevig een houten balk aangebracht, die ik later aan de muur bevestigd heb. Hangt als een huis!
    Wat ik anders zou doen is de enkele deur, die ik zou vervangen door 2 deuren.

  13. Ronald

    “Ik ben erg tevreden met mijn tv meubel. Duidelijke omschrijving en erg leuk om te maken.”

  14. Jan

    “Het is passend gemaakt tussen muur en schouw zodat de maten zijn gewijzigd in B 253 x H 35 x D 34,5 cm. Gemaakt van vuren meubelplaten 380 x 40 x 1,8 cm. Afgelakt binnen halfglans zwart en buiten hoogglans wit. Met dank aan de duidelijke werktekening\/omschrijving is dit voor elke klusser te maken.”

  15. Ralph

    “Vakkundige bouwtekening met duidelijke instructies. Vanwege de goede instructies was het een genot om het meubel op te bouwen en met enige trots kijk ik er elke dag naar. Ik kan een ieder aanbevelen om werktekeningen bij jou te bestellen.”

Enkel ingelogde klanten die dit product gekocht hebben, kunnen een beoordeling schrijven.
