Tweepersoons Hoogslaper Carlota: extra leefruimte onder je bed

Ideaal voor een kleine woning: deze tweepersoons hoogslaper schept heel veel extra woonruimte. De hoogslaper oogt licht en luchtig doordat hij aan twee kanten aan de muur opgehangen wordt. Het kan echt, zelfs bij een gipsplaten wand! En mochten je muren toch té onbetrouwbaar zijn: in de werktekening is ook een variant beschreven met ondersteuning d.m.v. twee bescheiden extra staanders.

  • Stabiel
  • Makkelijk aan te passen
  • Mooi en slim design
  • Niet moeilijk!
  • Professionele handleiding, 20 pagina’s A4
Wissen
Category: SKU: N/A

Beschrijving

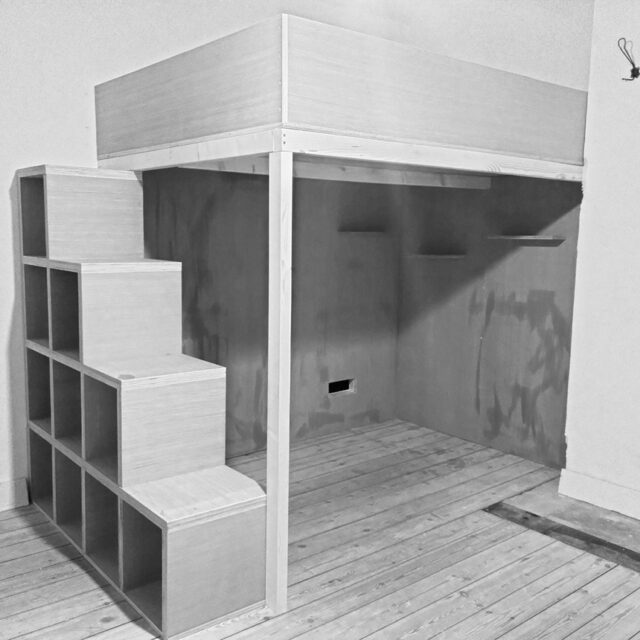

Tweepersoons hoogslaper Carlota, Carlos en AnaXL, gerealiseerd door klanten met onze bouwtekening

Klik op de foto’s om meer en grotere foto’s te zien van deze meubels, en om de ervaringen van onze klanten te lezen.

Tweepersoons hoogslaper Carlota: bouw je eigen hoogslaper lekker zelf!

Met deze hoogslaper maak je optimaal gebruik van een kleine ruimte. Het tweepersoonsbed is grotendeels uit het zicht en eronder ontstaat een knus hoekje om te zitten of om spullen op te bergen. De trap naar het bed is tegelijk een wandmeubel.. of het wandmeubel is tegelijk een trap, het is maar hoe je het bekijkt. Overigens kan de hoogslaper ook zonder deze trap/kast gemaakt worden.
Aan de twee kanten naast het bed is een royale ruimte met een slim schuifplankje voor je wekker en alle andere spullen die je graag bij de hand hebt.

Deze hoogslaper oogt licht en luchtig doordat hij aan twee kanten aan de muur opgehangen wordt. Bij een gewone betonnen of bakstenen muur is dit geen enkel probleem. En ook bij een gipsplaten wand kan het, als je gebruik maakt van de rachels. Mocht je je muren toch niet vertrouwen: in de werktekening is ook een variant beschreven met ondersteuning d.m.v. twee extra steunpilaren.

Door de ophanging aan de wand is de constructie van dit bed redelijk eenvoudig, waardoor er ook maar relatief weinig materiaal nodig is. Je kunt deze hoogslaper van elke soort plaatmateriaal bouwen. Underlayment is budgettair gezien een goede keuze en heeft een warme, knusse uitstraling. Ook MDF is mogelijk: dit is nog goedkoper en ideaal wanneer je het meubel in een dekkende kleur wilt lakken of spuiten.

Om de panelen te zagen, raden we het gebruik van een platenzaag/cirkelzaag aan. Je kunt dit ook door je houtleverancier laten doen. Kijk, om een idee te krijgen over de verkrijgbaarheid en kosten van plaatmateriaal, zagen en bezorging ook eens op onze meubelmakerstip Plaatmateriaal kopen

Het ontwerp

Bij dit ontwerp hebben we geprobeerd materiaalgebruik te reduceren om kosten te sparen. Het resultaat is een slimme en praktische hoogslaper die ruimtelijk oogt en ook visueel ruimte schept. Bij deze hoogslaper hebben we met een aantal specifieke zaken rekening gehouden:

We besteden er veel aandacht aan om schroefverbindingen zo veel mogelijk uit het zicht te houden. Hoewel bijna alle verbindingen geschroefd worden, zijn maar weinig schroeven in het zicht. Eigenlijk alleen een aantal van de balkenconstructie. Als je het meubel in een dekkende kleur wilt lakken, kan je volstaan met het netjes wegwerken van schroefverbindingen met behulp van plamuur. In onze meubelmakerstips staat beschreven hoe je dit kunt doen. Aan de hele vakkenkast/trap is geen enkele schroef te zien.

Dan proberen we ook altijd om het meubel zo efficiënt mogelijk uit standaard afmetingen plaatmateriaal te krijgen. Voor deze hoogslaper zijn 5 standaardplaten (244 x 122 cm) nodig. Een aanzienlijk deel daarvan zit in ‘m in de trap/kast: deze is dubbel uitgevoerd voor de uitstraling én de stevigheid.

Tenslotte is het ontwerp afgestemd op de mogelijkheden en beperkingen van de doe-het-zelver en zijn/haar gereedschap. Als je een handzaag (soms decoupeerzaag) en boormachine hebt en kunt hanteren, kan je bij wijze van spreken al onze meubels maken. Ben je in het bezit van professioneel gereedschap, dan wordt het allemaal alleen maar makkelijker.

… aanpassen

Zoals je misschien al gezien hebt aan de foto’s van andere gemaakte meubels, is het heel makkelijk om zelf wijzigingen in de maatvoering en/of het ontwerp door te voeren. De duidelijke zaaglijst en bouwtekeningen geven je vanzelf het zelfvertrouwen om dat te doen. Dit meubel is afgestemd op een ruimte van ongeveer 280 cm hoog. Hierdoor kun je nog ruim zitten op en onder het bed. Heb je meer ruimte in de hoogte, dan kun je het bed hoger maken.



Het werktekeningenpakket / de bouwtekening

Het werktekeningenpakket bestaat uit een mooi verzorgde PDF brochure van 20 pagina’s op A4-formaat. Voorin vind je de lijst met benodigdheden zoals het hout (plaatmateriaal) en schroeven (maat en aantal), lijm en eventuele andere onderdelen. Ook staat hier welk gereedschap je nodig hebt, en een zaaglijst met de maten van de te zagen onderdelen van het meubel. Achterin vind je het zaagplan: daarop zie je hoe je alle panelen optimaal uit de platen haalt.

Verder bevat de meubelwerktekening een aantal toepasselijke meubelmakerstips over materiaalkeuze, zagen, schroeven, lijmen, schuren en lakken, etc.
Tenslotte volgt in een stappenplan de handleiding voor de montage van het meubel, met duidelijke tekeningen en heldere uitleg.

Enkele pagina’s uit de werktekening:

Bouwtekening tweepersoons hoogslaper Carlota Preview 3 pagina's

Extra informatie

Afmetingen

Afmetingen eindproduct: H 206 x B 204 x D 218 cm (exclusief trap/kast)
Ruimte onder het bed: H 170 cm. Bovenzijde matras: ± 195 cm
Geschikt voor twee matrassen van 80 x 200 cm. Eenvoudig aan te passen aan een andere matrasmaat.

Materiaal

Plaatmateriaal, dikte 18 mm, bijv. underlayment en/of mdf, totaal 5 platen (inclusief trap/kast), Vuren balken, Schroeven, bij voorkeur torx of inbus, Witte houtlijm, Materiaal naar keuze voor de afwerking: lak, beits o.i.d., Schuurpapier

Demontabel

Dit meubel is te demonteren t.b.v. opslag of transport.

Lattenbodems

Exclusief lattenbodem. Voor dit bed is een stijve lattenbodem nodig.

Vaardigheden

Zagen (handzaag/decoupeerzaag), Boren, Schroeven, Lijmen

Gereedschap

Handzaag/decoupeerzaag, (Accu) boormachine, Boortjes 3,4,5,6 en 10 mm, Verzinkboor, Schroevendraaier / bitjes, Hamer, Klopboor of hamerboor + steenboor 10 mm

Brochure A4

20 pagina's A4 met zaaglijst, zaagplan, duidelijke tekeningen, heldere uitleg en slimme meubelmakerstips.

Dutch design

Professioneel eigen ontwerp, strak, ruimtelijk. Stevig en stabiel

Flexibel ontwerp

Met de handleiding en tekeningen is het makkelijk om wijzigingen in de maatvoering en/of het ontwerp aan te brengen.

Jij kan het ook!

In het ontwerp is rekening gehouden met de mogelijkheden en beperkingen van de doe-het-zelver en zijn/haar gereedschap.

3 beoordelingen voor Bouwtekening tweepersoons hoogslaper Carlota

  1. Dagmar

    Hij staat! Al lijkt op het eerste oog niet veel op de hoogslaper van de tekening, het is toch echt de carlota! Ik heb tijdens het bouwen heel veel plezier gehad van de tekening, zaaglijst, tips en aanwijzingen, hierdoor was het bed goed te bouwen! Ik heb alles van berken multiplex en vuren gedaan, meeste van het hout komt bij PontMeyer vandaan, alles kan hier op maat gezaagd worden, voor zagen betaal je niet! Heb ervoor gekozen om het hout met bijenwas te behandelen na het schuren. Dit zorgde ervoor dat het hout al enigzins plakte toen ik de balken en ombouw op de vloer in elkaar zette.
    Helaas woon ik in een oud en in mijn geval schots en scheef huis, hierdoor moest er nog wat bijgezaagd worden toen het bed de lucht in ging om het waterpas en passend te maken.
    Omdat het bed in een nis is gebouwd heeft hij twee staanders en maar 1 bak naast het matras. Om spullen makkelijk in het bed te kunnen zetten heb ik in de ombouw een inkeping gemaakt.

    Ben heel blij met het resultaat, dankzij de tekening was het ontzettend goed te doen, heel blij dat ik deze heb gekocht!!!

  2. Marvin

  3. Thijs

    Nou het is aardig druk geweest de laatste periode maar ik had je de foto’s nog beloofd dus bij deze in de bijlage van deze mail. Het is vrij lastig foto’s maken ivm de beperkte ruimte maar mocht je nog iets anders nodig hebben dan hoor ik het graag. Hij is zoals we eerder hebben besproken niet helemaal exact volgens tekening echter heb ik nu de kast van de andere tekening gecombineerd. Ik heb trouwens ook een review geschreven op google:

    ‘Ik heb via Neo-EKo een tekening gekocht voor een 2 persoons hoogslaper. Het was een van mijn eerste projecten en heb er ook aardig wat adviezen bij nodig gehad. Bij elke mail die ik heb gestuurd werd er netjes gereageerd en zelfs nog even gebeld om telefonisch te helpen. Zeer uitgebreide werktekeningen met duidelijke en goed te volgen instructies!’

    Rob (meubelwerktekening): Dank je wel Thijs. Fijn dat je onze werktekeningen en adviezen hebt gewaardeerd! Heel veel plezier met de zelf gebouwde hoogslaper ‘Carlota’
