Zelfbouw tv-meubel Arturo XL door Michel klaar!

Zelfbouw-tv-meubel-ArturoXL-Michel-dL-01

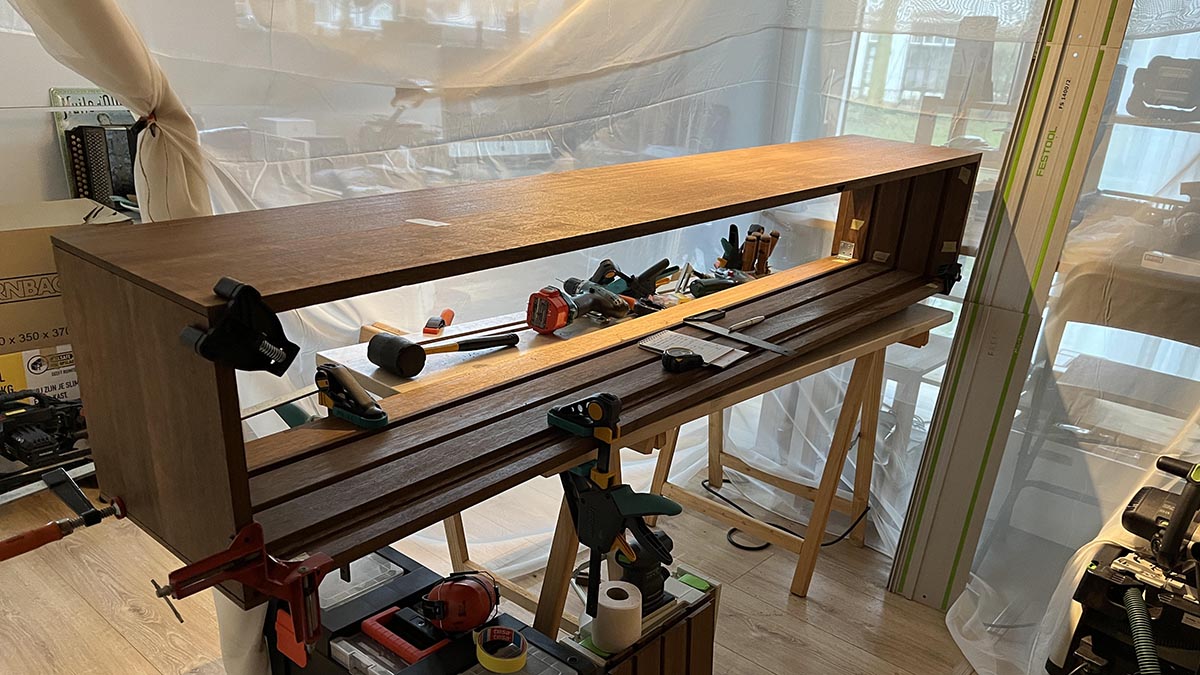

Zelfbouw tv-meubel Arturo XL door Michel in aanbouw.

Zelfbouw-tv-meubel-ArturoXL-Michel-dL-04

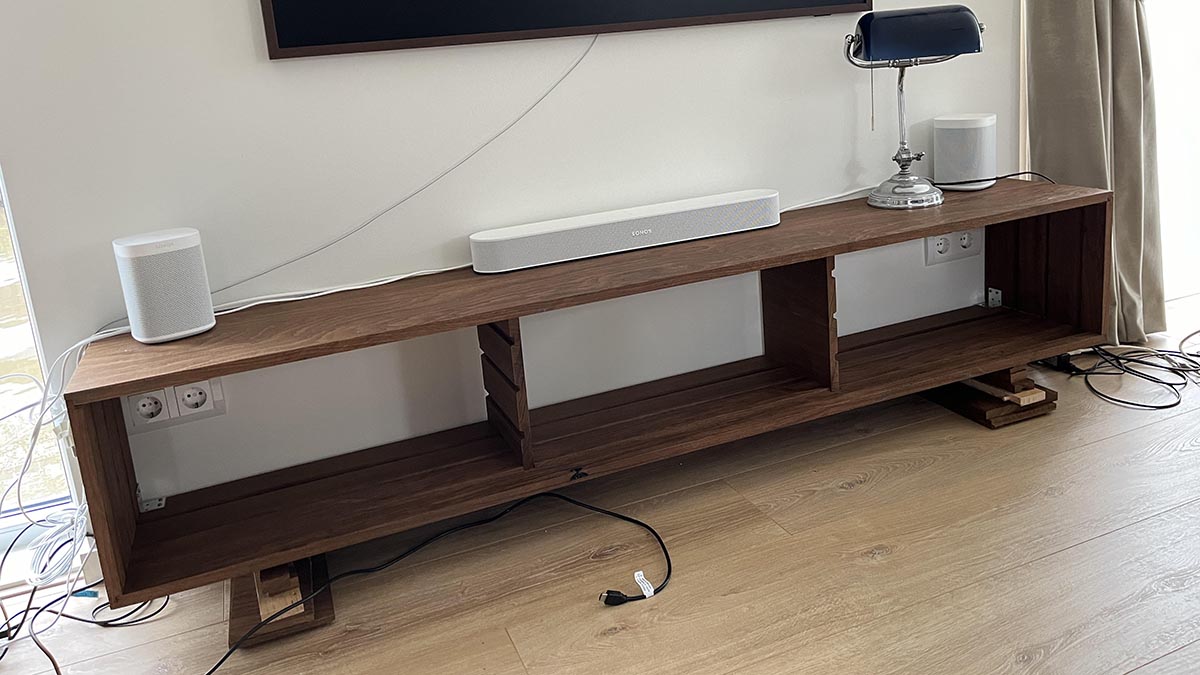

Zelfbouw tv-meubel Arturo XL door Michel bijna af.

Zelfbouw-tv-meubel-ArturoXL-Michel-dL-02

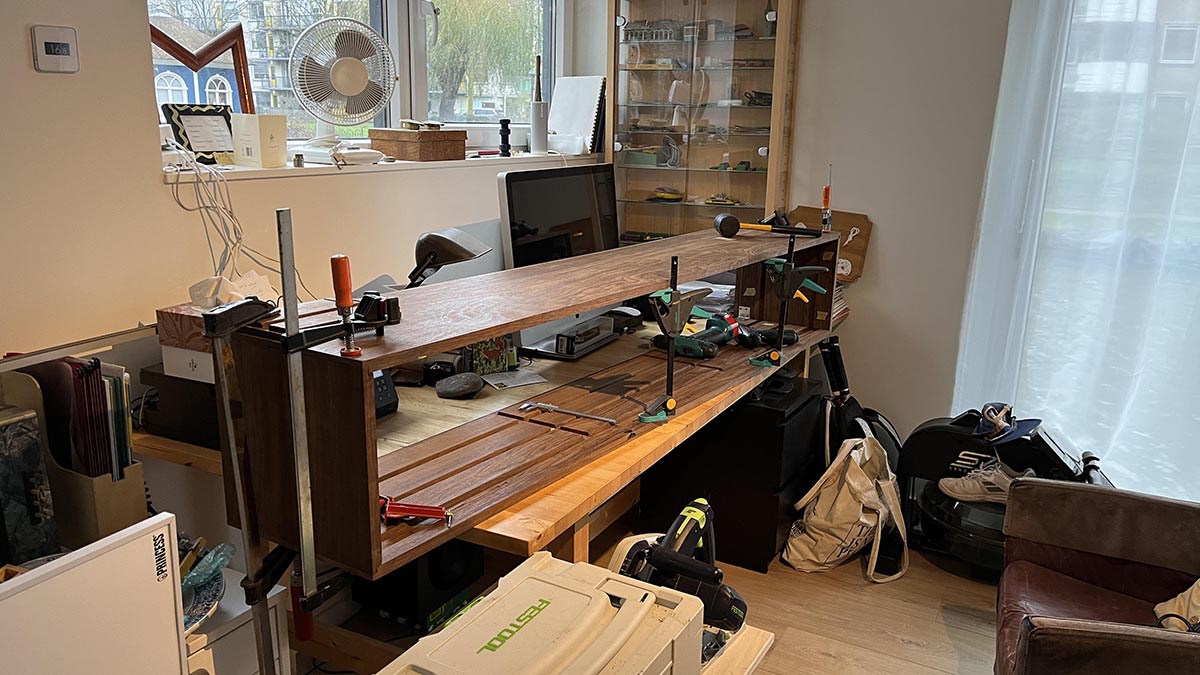

Zelfbouw tv-meubel Arturo XL door Michel in de klemmen.

Zelfbouw-tv-meubel-ArturoXL-Michel-dL-03

Afwijkende kast gemaakt

(30-10-2023) Michel:
Dag,
Ik heb een paar dagen geleden de werktekening Arturo XL gekocht.
Omdat ik alle maten aan het wijzigen ben (minstens zo leuk als het bouwen) stuit ik op een puzzeltje.
Ik heb uit een eerdere kast een heel mooi glazen schuifdeuren setje met onder- en bovenrail bewaard.
Daarom is het belangrijk dat ik aan de voorzijde van de kast de afstand tussen de staanders (v2) en de voorzijde van h2 weet.
Ik kan die berekenen uit de tabel met maatgegevens: h2 = 440, v2 = 394. Afstand is dan 46.
En in Stap 2 staat dat de afstand sleuf tot voorzijde h2 31 + 7 is, dus 38.
Ligt de staander v2 dan nog 8 mm verder van de voorzijde af? En, zo ja, waarvoor is die speling dan?
En bereken ik goed dat de afstand tussen v3 en de rail 31 -/- 18 = 13 bedraagt? En, zo ja, waarom is die ruimte dan zoveel groter dan aan de achterzijde van de sleuf?

(30-10-2023) Rob (meubelwerktekening):
Beste Michel,

Zie mijn antwoord hieronder in bold:

Omdat ik alle maten aan het wijzigen ben (minstens zo leuk als het bouwen) stuit ik op een puzzeltje.Ik heb uit een eerdere kast een heel mooi glazen schuifdeuren setje met onder- en bovenrail bewaard.
Daarom is het belangrijk dat ik aan de voorzijde van de kast de afstand tussen de staanders (v2) en de voorzijde van h2 weet.Ik kan die berekenen uit de tabel met maatgegevens: h2 = 440, v2 = 394. Afstand is dan 46.En in Stap 2 staat dat de afstand sleuf tot voorzijde h2 31 + 7 is, dus 38. Ligt de staander v2 dan nog 8 mm verder van de voorzijde af? En, zo ja, waarvoor is die speling dan?

V2 ligt inderdaad nog wat verder naar achteren omdat de rail die in de groef gedrukt wordt aan twee kanten een soort flens heeft (zie pagina onderaan pagina 8). daarvoor is de extra ruimte nodig.
Voor die flens, en visueel omdat het niet mooi is (en moeilijk pas maken) als de flens van de rail strak tegen V2 aan ligt.
Het is prima dat hier genoeg ruimte is: geen risico op aanlopen en die paar mm maken voor het gebruik niet uit.

En bereken ik goed dat de afstand tussen v3 en de rail 31 -/- 18 = 13 bedraagt? En, zo ja, waarom is die ruimte dan zoveel groter dan aan de achterzijde van de sleuf?

Die berekening klopt inderdaad. De trola roller en de trola geleider (zie pagina 3 en 9) worden aan de achterzijde gemonteerd. Daarmee komt de deur (18 mm) dus iets naar voren. En er is natuurlijk ook weer iets speling nodig tussen deur en V3.Ik heb helaas geen tekeningen die meer in de buurt komen van een kastje 40x40x30 dan inderdaad commode Leon. Hierin is trouwens zowel een optie opgenomen voor traditionele schuiflades als moderne kogellager geleiders.
Hopelijk heb ik je vragen zo kunnen beantwoorden. Veel plezier en succes met bouwen!
Stuur je een foto als het af is? Ik vind het erg leuk om varianten op de website te tonen.

(19-12-2023) Michel:
Ik heb een wat afwijkende kast gemaakt, geïnspireerd door jullie tekeningen.
De glazen deurtjes had ik nog over, 20 jaar in de opslag gelegen.
Het hout is Fraké noir, afgewerkt met lijnolie. Ik kon een partijtje planken kopen.
Vreselijk om mee te werken, erg brokkelig maar een mooie tekening.

Zie maar of je deze wilt toevoegen aan de collectie.

20-12-2023) Rob (meubelwerktekening):
Bedankt voor je bericht en de foto’s! Heel erg leuk (en goed gemaakt!).
Ik zet ze inderdaad graag op onze website.
Wanneer het er op staat stuur ik je een linkje.
